Lab. 28 Konfigurasi Multi Area OSPF

 Pada konfigurasi sebelumnya bisa disebut dengan OSPF single area. Dan pada kali ini kita akan membuat multi OSPF area dengan konfigurasi berikut.

Dari topologi diatas kita lihat bahwa terdapat 4 area OSPF yakni area router dengan router menggunakan blackbone, dan yang lain menggunakan area 1-3.

1. Untuk setting awal kita buat ip seperti topologi terlebih dahulu.





2. Setelah itu kita buat ospf area sesuai topologi. Pada R1 kita buat dengan area= AREA-3 area-id=3.3.3.3

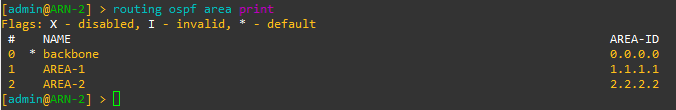

3. Dan untuk OSPF Area pada R 2 adalah sebagai berikut

4. Setelah membuat area kemudian kita advertise area dengan network.







5. Kemudian kita lihat juga di ip route nya apakah terdapat table routing OSPF





Jika sudah selesai konfigurasi coba lakukan uji coba dengan ping.

Lab. 27 Konfigurasi OSPF Area

 Untuk pembahasan daripada OSPF Area pada lab sebelumnya sudah dibahas. Dan untuk contoh konfigurasinya juga sudah disinggung pada lab basicconfiguration. Namun, pada kali ini kita akan memberikan contoh bagaimana cara menambahkan regular ospf area.

Kemudian cara menggunakan ospf pada network nya adalah sebagai berikut.

Lab. 26 Konfigurasi Basic OSPF (Area Backbone)

 Untuk pembahasannya sudah dijelaskan pada lab sebelumnya, pada kali kita ke contoh implementasi daripada OSPF. Dan berikut contoh topologi berserta konfigurasinya.

1. Pertama, kita buat ip pada masing-masing router

2. Kemudian kita buat advertise networknya pada setiap router.

   Setelah dibuat kemudian coba lihat dan ternyata akan terbuat secara otomatis table route yang mengarah ke R2 dengan flag “ADo" yang artinya active dynamic ospf.

3. Lakukan hal yang sama pada R 2

4. Setelah itu kita coba lakukan uji coba dengan saling ping antar pc
